P1.25mm小間距LED顯示系列

我公司推出的P1.2小間距l(xiāng)ed顯示屏采用國星燈珠封裝而成，兩個燈珠之間的間距只有1.25mm，采用壓鑄鋁箱體式結構設計，安裝更加方便，屏幕列加平整。大大提高了圖像的分辨率，在顯示畫面時保證了清晰度，已經成為了高清無縫大屏的主要代表。

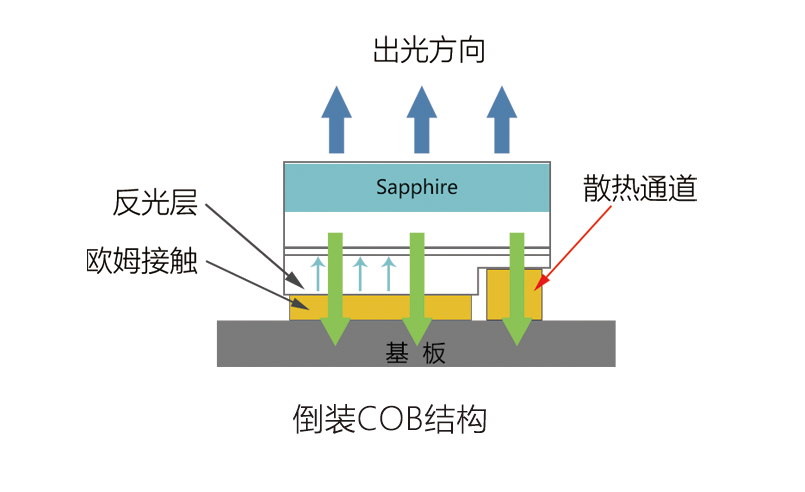

01倒裝工藝

COB倒裝片技術即倒裝芯片的電極是朝下的，而且不需要正裝芯片的引線縫合焊接工藝，這樣有源層更貼近基板，縮短了熱源到基板的熱流路徑，具有較低的熱阻，可以大大提高產品穩定性。

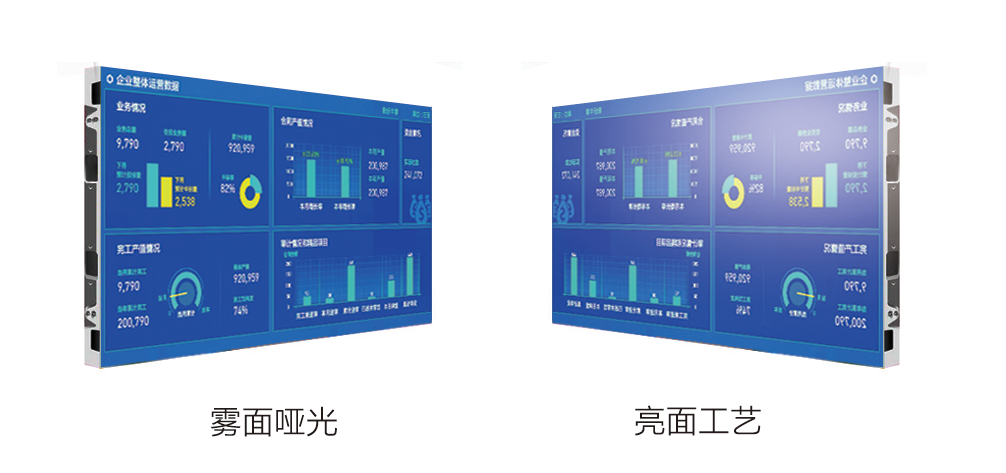

02霧面啞光

結合屏面納米超導環氧樹脂涂層封裝，打造大屏保持墨色長期一致，在不影響亮度的情況下實現超高對比度，且表面采用霧面啞光不反光處理技術，可防眩光呵護雙眼，帶來舒適的視覺體驗。

03防護性高

COB工藝相對于SMD的工藝的LED屏，防護性能級別更高?？煞浪?、防磕碰、防潮、防撞擊、防氧化、防鹽霧防靜電、易清洗等優點，大大減少了產品在運輸、安裝和使用過程中因碰撞產生的死燈、接觸不良等問題。

04死燈率低

COB工藝是把發光芯片封裝在PCB板上，通過PCB板上的銅箔快速將芯片的熱量傳出，且無需通過回流煌等高溫環節，大大減少了對發光芯片的損害，加上COB工藝的良品率不斷提升，所以大大減少了死燈率。

05畫面柔和

COB實現“點“光源到“面”光源的轉換，光感更好，面光源發光，無像素顆粒感，畫面更加柔和，有效抑制爾紋，顯示畫面更優質，近距離觀看不傷眼，且不易產生視覺疲勞。
